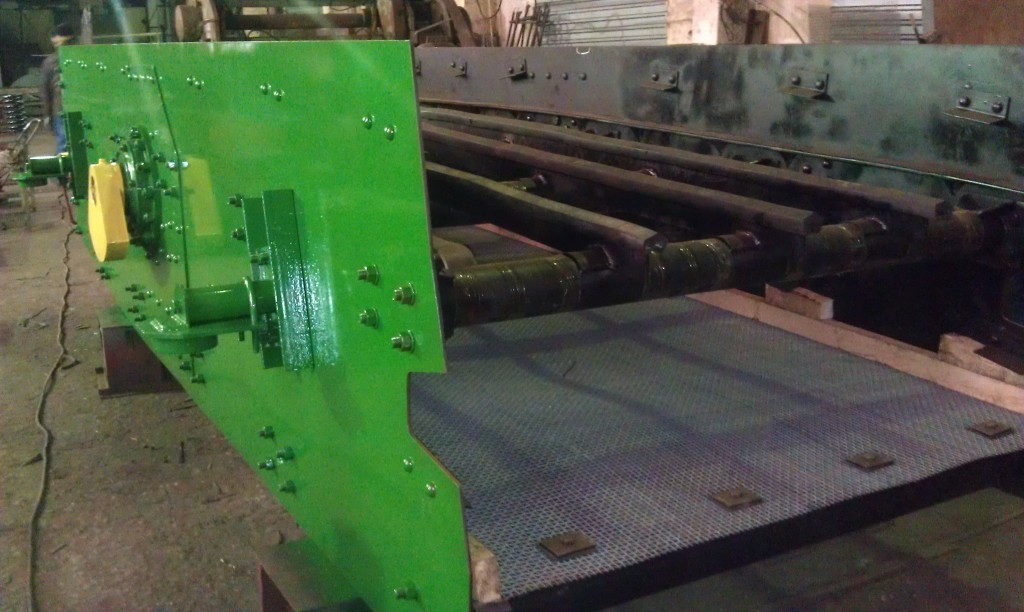

Грохоты легкие. Данный вид (ГИЛ и ГВИ) грохотов предназначен для рассева по крупности сыпучих материалов с насыпной плотностью груза от 1,3 т/м.куб … 2,2 т/м.куб. на операциях сухого (с поверхностной влагой материала не более 5 %) грохочении щебня, углей и др. ископаемых, крупностью кусков по загрузке не более 300 мм.
Грохоты легкие изготавливаются в подвесном и опорном исполнении.
По желанию заказчика поставляется с вибратором на жидкой или пластичной смазке.
Имеем возможность изготовления грохотов с загрузочным лотком и усиленными пружинами (8 шт). Крепление сит под брус-клин или под болтовую натяжку.
Грохоты ГИЛ (ГВИ) один ярус сит
Наименование параметра и размера | ГВi- 2,2х1 (ГИЛ-21) |
ГВi-3,75х1 (ГИЛ-31) |
ГВі-6,8х1 (ГИЛ-41) |
ГВі-8,3х1 (ГИЛ-51) |
---|---|---|---|---|
Производительность по исходному материалу, т/ч | 10 | 50 | 100 | 120 |
Число ярусов сит, шт. | 1 | 1 | 1 | 1 |
Размеры просеивающей поверхности, мм, не более | ||||
ширина | 1000 | 1250 | 1500 | 1750 |
длина | 2285 | 3000 | 4530 | 4775 |
Угол наклона просеивающей поверхности, градус | 10…25 | 10…25 | 10…25 | 10…25 |
Площадь просеивающей поверхности, м2 | 2,2±0,1 | 3,75±0,2 | 6,8±0,2 | 8,3±0,2 |
Амплитуда колебаний короба, мм | 4,3±0,2 | 3,2±0,2 | 3,0±0,2 | |
Частота колебаний, с-1 | 16,2±0,2 | 16,2±0,2 | 16,2±0,2 | 16,2±0,2 |
Номинальная мощность электродвигателя, кВт | 2,2 | 5,5 | 7,5 | 7,5 |
Габаритные размеры колеблющейся части грохота, мм, не более | ||||
длина | 2311 | 3200 | 4565 | 5050 |
ширина | 1550 | 2351 | 2170 | 2550 |
высота | 670 | 700 | 1280 | 850 |
Масса грохота, кг, не более | 1240 | 850 | 2890 | 2600 |
Грохоты легкие (ГИЛ) два яруса сит
Наименование параметра и размера | ГВі-3,75х2 (ГИЛ-32) | ГВі-6,5х2 (ГИЛ-42) | ГВі-8,3х2 (ГИЛ-52) | ГВі-8х2 (ГИЛ-52А) | ГВі-8х2М (ГИЛ-52М) | ГВі-7,8х2У ГИЛ-52У (СМД-121) |
---|---|---|---|---|---|---|
Производительность по исходному материалу, т/ч | 100 | 100 | 801…50 | 100 | 80…400 | 300 |
Число ярусов сит, шт. | 2 | 2 | 2 | 2 | 2 | 2 |
Размеры просеивающей поверхности, мм, не более | ||||||
ширина | 1250 | 1500 | 1750 | 1750 | 1750 | 1750 |
длина | 3000 | 4500 | 4775 | 4654 | 4700 | 4500 |
Угол наклона просеивающей поверхности, градус | 10…25 | 10…25 | 10…25 | 10…25 | 15…25 | 10…25 |
Площадь просеивающей поверхности, м2 | 3,75±0,2 | 6,5±0,2 | 8,3±0,2 | 8,14±0,2 | 8,14±0,2 | 7,8±0,2 |
Амплитуда колебаний короба, мм | 3,7±0,2 | 3,2±0,2 | 3,0±0,2 | 3,2±0,2 | 3,0…4,5 | 3,2±0,2 |
Частота колебаний, с-1 | 16,0±0,2 | 16,2±0,2 | 16,2±0,2 | 16,2±0,2 | 16,2±0,2 | 16,2±0,2 |
Номинальная мощность электродвигателя, кВт | 5,5 | 7,5 | 7,5 | 7,5 | 11 | 15 |
Габаритные размеры колеблющейся части грохота, мм, не более | ||||||
длина | 3200 | 4580 | 5050 | 4880 | 5058 | 5186 |
ширина | 1900 | 2170 | 2550 | 2480 | 2480 | 3400 |
высота | 1250 | 1200 | 1140 | 1200 | 1200 | 1230 |
Масса грохота, кг, не более | 1990 | 3502 | 3240 | 3195 | 4100 | 4000 |
Грохоты легкие (ГИЛ) три яруса сит
Наименование параметра и размера | ГВі-3,7х3 (ГИЛ-33) |
ГВі-6х3 (ГИЛ-43) |
ГВі 8х3 (ГИЛ-53) |
---|---|---|---|
Производительность по исходному материалу, т/ч | 40 | 100 | 80…300 |
Число ярусов сит, шт. | 3 | 3 | 3 |
Размеры просеивающей поверхности, мм, не более | |||
ширина | 1250 | 1500 | 1750 |
длина | 3000 | 4000 | 4745 |
Угол наклона просеивающей поверхности, градус | 10…25 | 10…25 | 10…25 |
Площадь просеивающей поверхности, м2 | 3,75±0,2 | 6,0±0,2 | 8,3±0,2 |
Амплитуда колебаний короба, мм | 4,3±0,2 | 3,2±0,2 | 3,0…4,5 |
Частота колебаний, с-1 | 16,2±0,2 | 16,2±0,2 | 16,2±0,2 |
Номинальная мощность электродвигателя, кВт | 5,5 | 7,5(15) | 15 |
Габаритные размеры колеблющейся части грохота, мм, не более | |||
длина | 3200 | 4580 | 5065 |
ширина | 2351 | 2800 | 2500 |
высота | 1500 | 1580 | 1750 |
Масса грохота, кг, не более | 1950 | 3420 | 3900 |
Купить грохоты легкого типа можно в разделе контакты или нажать кнопку «заказать» и заполнить Ваши контактные данные. Наши менеджеры свяжутся с Вами в кратчайшие сроки и учтут все Ваши пожелания. Так, как мы являемся заводом-производителем цена на грохоты ГИЛ 52, ГИЛ 42, ГИЛ 32 у Нас минимальная и Мы всегда находим общий язык с клиентом.
Наш завод имеет более чем 12-летний опыт проектирования и производства данного оборудования. На всю продукцию выдается гарантия не менее 12 месяцев.
Наши инженеры учтут все Ваши пожелания, в том числе и нестандартные варианты оборудования.
Так же имеем возможность предложить грохоты легкие бу, с хранения и с кап. ремонта. Таким образом Мы можем удовлетворить потребности клиентов с любым бюджетом.
